Type IBC-400 en IBC-450

Voedingsspanning 5Vdc.
Volledig programmeerbaar. Seriële poort RS422/232
I/O functies (home, LIm.A/B, start, stop inputs).
3 programmeerbare ‘user inputs’ tot 28 Vdc.
1 programmeerbare ‘user output’ tot 0,5 Amp.
Puls en richting output tot maximaal 60.000 pulsen/seconde
Tot 32 units te koppelen via ‘partyline’ bedrijf.
Aansluitingen middels een 15-pol Sub-D connector.

Verschillen IBC-400 en IBC-450
IBC-400: Acc/Dec-patroon volgens S-Curve.
IBC-450: Acc/Dec-patroon volgens Lineair patroon.

Optionele analoge ‘Joystick’ input. IBC-400A
Speed control via analoog input.
Uni Directional / Bi-Directional modes.
Extra parameters (deadzone, Acc/Dec, Divider, enz.).

Optionele encoder interface. IBC-400E
Closed loop bedrijf met incremental encoder.
50 – 1024 CPR.

Optioneel breakoutboard BLC400 voor IBC-400
Voor controller IBC-400.
Alle aansluitingen via schroefconnectoren.
Voedingsspanning 5 tot 28 Vdc.

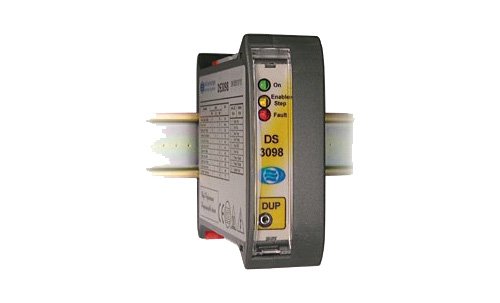

DS30xx series

Vrij programmeerbare stappenmotor driver/controller in de vermogensrange van 20 Vdc (16 Vac) – 240 Vdc (115 Vac) / 0,3 – 10,0 Amp (14,1 Amp. piek). Compacte units in gesloten behuizing, geschikt voor 2 fase bipolaire motoren, size 17 t/m 42.

AC of DC voedingsspanning beschikbaar (De -A extensie is de AC versie D310xxA).
Vrij programmeerbaar als stand alone unit, of via de analoge input als snelheidsregeling of Master/Slave unit.
Tot 1/128^e microstep resolutie.
Houd en runstroom apart programmeerbaar.
4 digitale inputs / 2 digitale outputs.
2 Analoog inputs +/- 10 Vdc. / 1 analoog output +/- 10 Vdc.
Inputs/Outputs zijn te gebruiken als NPN of PNP.
Over/Undervoltage, Fase/Fase, Fase/Ground en Over temperatuur bescherming.
Compact, DIN rail montage, alle aansluitingen via connectors. IP20.
Programmeerbare instellingen via DUP-poort.

Krachtige programmeer softwaretool met functieblokken voor onder andere Variabelen, Timing, Conditional Jumps, 32 bit Rekenfuncties, enz.

Type DS3041 (A)
Voedingsspanning 20 – 50 Vdc (16 – 36 Vac).
Maximale output 50 Vdc / 0,3 – 1,4 Amp.

Type DS3044 (A)
Voedingsspanning 20 – 50 Vdc (18 – 36 Vac).
Maximale output 50 Vdc / 1 – 4 Amp.

Type DS3048 (A)
Voedingsspanning 20 – 50 Vdc (18 – 36 Vac).
Maximale output 50 Vdc / 3 – 8 Amp.

Type DS3073 (A)
Voedingsspanning 24 – 90 Vdc (20 – 65 Vac).
Maximale output 90 Vdc / 1 – 3 Amp.

Type DS3076 (A)
Voedingsspanning 24 – 90 Vdc (20 – 65 Vac).
Maximale output 90 Vdc / 2 – 6 Amp.

Type DS3078 (A)
Voedingsspanning 24 – 90 Vdc (20 – 65 Vac).
Maximale output 90 Vdc / 4 – 10 Amp.

Type DS3084 (A)
Voedingsspanning 45 – 160 Vdc (35 – 115 Vac).
Maximale output 160 Vdc / 2 – 4 Amp.

Type DS3087 (A)
Voedingsspanning 45 – 160 Vdc (35 – 115 Vac).
Maximale output 160 Vdc / 4 – 8,5 Amp.

Type DS3098
Voedingsspanning 45 – 240 Vdc.
Maximale output 240 Vdc / 4 – 10 Amp.

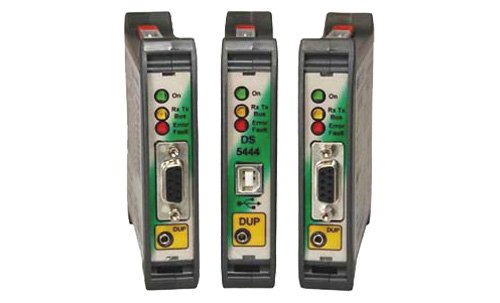

DS5xxx series

Vrij programmeerbare stappenmotor driver/controller in de vermogensrange van 20 Vdc – 240 Vdc / 0,3 – 10,0 Amp. (14,1 Amp. piek). Compacte units in gesloten behuizing, geschikt voor 2 fase bipolaire motoren, size 17 t/m 24.

Modbus RTU interface met USB-, RS232-, RS485-communicatie.
Vrij programmeerbaar als stand alone unit, of via de analoge input als snelheidsregeling of Master/Slave unit tot 64 assen in een netwerk via RS485.
Tot 1/128e microstep resolutie / snelheid- of positiecontrole.
Houd en runstroom apart programmeerbaar.
4 digitale inputs / 2 digitale outputs.
2 Analoog inputs +/- 10 Vdc. / 1 analoog output +/- 10 Vdc.
Inputs/Outputs zijn te gebruiken als NPN of PNP.
Over/Undervoltage, Fase/Fase, Fase/Ground en Over temperatuur bescherming.
Compact, DIN rail montage, alle aansluitingen via connectors. IP20.
Programmeerbare instellingen via DUP poort.
Krachtige programmeer software tool met functieblokken voor onder andere Variabelen, Timing, Conditional jumps, 32 bit Rekenfuncties, et cetera.

Type DS5x41
Voedingsspanning 20 – 50 Vdc.
Maximale output 50 Vdc / 0,3 – 1,4 Amp.

Type DS5x44
Voedingsspanning 20 – 50 Vdc.
Maximale output 50 Vdc / 1 – 4 Amp.

Type DS5x48
Voedingsspanning 20 – 50 Vdc.
Maximale output 50 Vdc / 3 – 8 Amp.

Type DS5x73
Voedingsspanning 24 – 90 Vdc.
Maximale output 90 Vdc / 1 – 3 Amp.

Type DS5x76
Voedingsspanning 24 – 90 Vdc.
Maximale output 90 Vdc / 2 – 6 Amp.

Type DS5x78
Voedingsspanning 24 – 90 Vdc.
Maximale output 90 Vdc / 4 – 10 Amp.

Type DS5x84
Voedingsspanning 45 – 160 Vdc.
Maximale output 160 Vdc / 2 – 4 Amp.

Type DS5x87
Voedingsspanning 45 – 160 Vdc.
Maximale output 160 Vdc / 4 – 8,5 Amp.

Type DS5x98
Voedingsspanning 45 – 240 Vdc.
Maximale output 240 Vdc / 4 – 10 Amp.

Programmeer adapter UDP 30

Verzorgt de communicatie tussen de PC en de driver met DUP poort.
Communicatie via de USB poort van de PC.
Geschikt voor Windows 98 en hoger.
Diagnose uitlezing van storingen (over temp.motor storing), enz.
Instellen I/O en microstep-resolutie.

Software UDP Commander

1 programma voor alle type drivers en controllers.
Software programma voor Windows platform (2000, XP, Vista).
Uitlezen van model, serienummer, enz.
Automatische herkenning van driver type.
Eenvoudig programmeren, uitlezen en opslaan van gegevens.
Storingen uitlezen.

besturingtechniek

AMS stappenmotor controllers

LAM stappenmotor controllers

stappenmotor controllers

Stappenmotor controllers voor de aansturing van stappen- en servomotor drivers.

Compacte behuizing, en eenvoudig in het gebruik.

AMS

AMS biedt stappenmotor drivers, controllers en componenten.

De stappenmotor controllers zorgen voor de aansturing van stappenmotor- en servomotor drivers. De universele seriële programmeer connectors zijn zeer geschikt voor communicatie met en programmeren van AMS stappenmotor controllers.

AMS

Stappenmotor controllers Type IBC-400 en IBC-450

Vragen over de AMS stappenmotor controllers?
Gebruik onderstaand formulier om uw vraag te stellen of bel ons:
072 – 571 78 21

Stappenmotoren met grote diversiteit aan vermogens ranges

LAM Technologies

LAM Technologies levert stappenmotor drivers en stappenmotor controllers met een grote diversiteit aan vermogens ranges.

LAM Technologies

DS30xxx series

LAM Technologies

DS5xxx series

LAM Technologies

Programmeer adapter UDP 30

Vragen over een van deze LAM Technologies stappenmotoren?
Gebruik onderstaand formulier om uw vraag te stellen of bel ons:
072 – 571 78 21
