AMS CMAX-810 stappenmotor controller

Functie: Het in stand houden van een communicatieverbinding met een mobiele satellieteenheid.

Een computer bepaalt de huidige positie van de satelliet en berekent de juiste coördinaten voor de mobiele schotelunit. Vervolgens worden via een seriële verbinding de 2 stappenmotor controllers aangestuurd, die de schotel in de juiste stand positioneren.

De machine is als volgt opgebouwd:

  • 2 x AMS stappenmotor driver/controller, type CMAX-810.
  • 2 x AMS stappenmotor, type AM34-620-3.
  • Motoren ingebouwd met een spelingsvrije reductie.
  • Unit zorgt voor de aandrijving/positionering van de schotel.

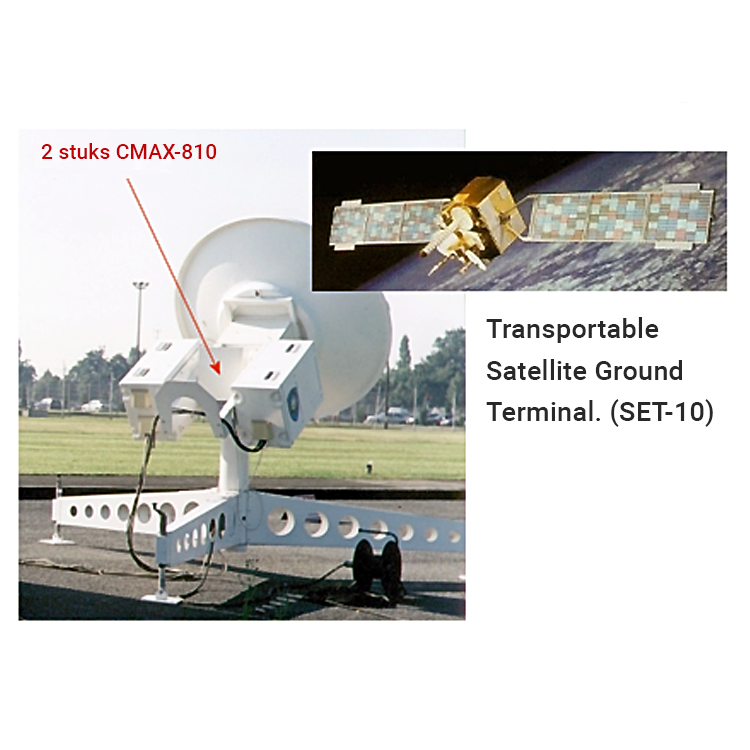

Transportable Satellite Ground Terminal. (SET-10)
De SET-10 is een mobiele TSGT met een 1,8 meter diameter antenne en programmeerbare tracking.
De terminal werkt met een 7/8 Ghz. frequentie band en heeft een zendvermogen van 350 Watt.
De terminal is geheel mobiel en kan, inclusief alle communicatieapparatuur in een kleine aanhanger worden vervoerd.

Specificaties

  • Transmit gain 39 dMi
  • Max. EIRP 94 dBm
  • G/T 18 dB/K

De SET-10 is een prototype unit die wordt gebruikt voor het demonstreren van de communicatiemogelijkheden van de NATO bij het ondersteunen van NATO-troepen over de gehele wereld. De SET-10 is geheel ontwikkeld door de NATO C3 Agency in Den Haag NL.

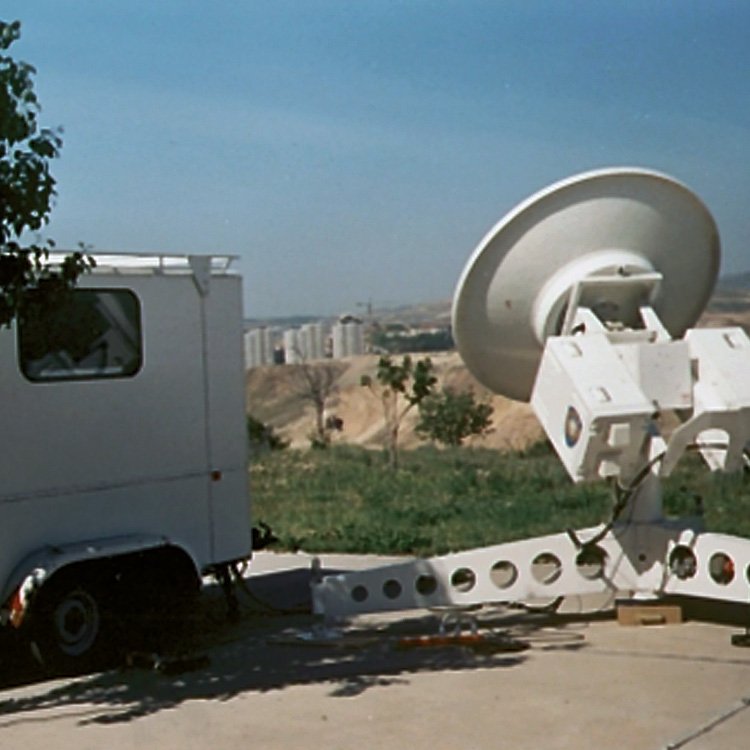

Opstelling van de SET-10 bij een NATO oefening in Turkije.
