Vervangen oude besturing, door een ATOS/M.C.Technology
controller met stappenmotoraandrijving ten
bate van Puntlasmachine

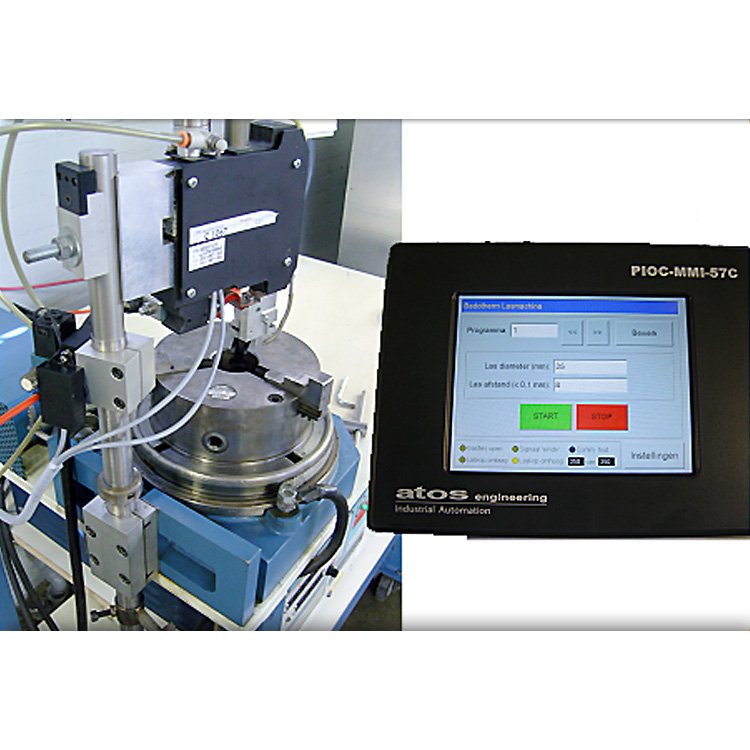

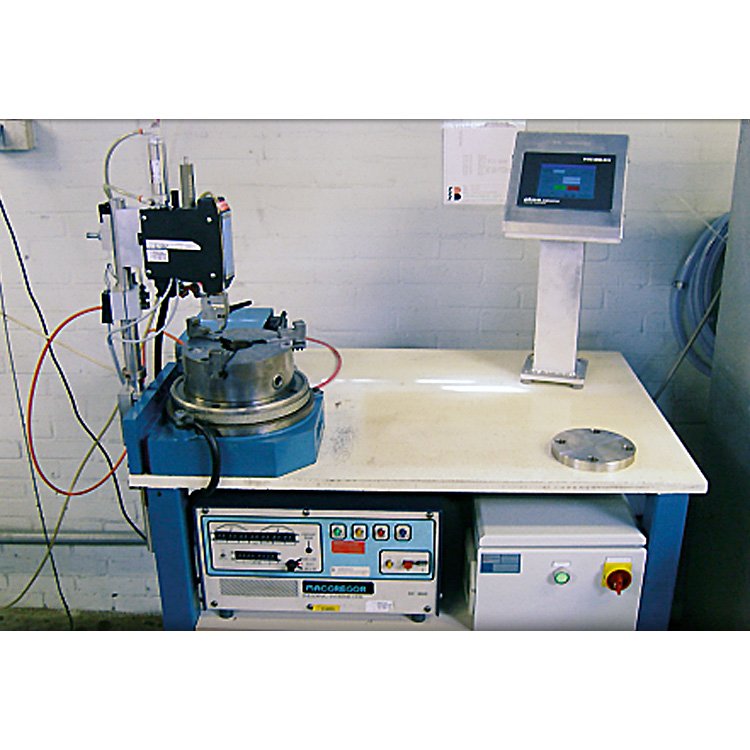

Besturing voor puntlas machine met draaitafel, voor het lassen van membramen. Op de draaitafel met spaninrichting, wordt een basisplaat vast gezet. Hierop stelt de operator de diameter en de las afstand in, vervolgens wordt het membraam rondom dicht gelast.

Voor elk ieder membraam wordt een lasafstand ingegeven in mm (0,2 – 3,5 mm). Diameters variëren in dit geval tussen 20 en 150 mm.

De operator kan diverse parameters instellen zoals snelheid, Acc/Dec, Timers voor gastoevoer, Lastijd, Diameter, Lasafstand, Programma keuze / nummer / instellingen.

De besturing is als volgt opgebouwd:

  • 1x ATOS Engineering controller. Type PIOC-MMI. Controller met Touchscreen en CAN bus communicatie
  • 1x Atos Engineering steppercontroler module. Type CAN-Stepper.
  • 1x Atos Engineering I/O module. Type CAN-I/O.
  • 1x Stappenmotor driver. Type CDR-8MPS. Output 160 Vdc/8 Amp.
  • 1x Lin Engineering stappenmotor Type 8618L-06P / Koppel 5 Nm / 4 Amp.
  • Draaitafel met reductie 90:1.
  • Complete besturingskast met software.
