projecten

Machineombouw: Vervangen oude besturing, door intelligente
controller met stappenmotoraandrijving

Besturing voor het positioneren van een XY-beweging onder een laserstraal. Hiermee worden vervuilde plaatjes met een laserstraal “schoon gestraald”. Deze onderdelen komen uit vliegtuigmotoren.

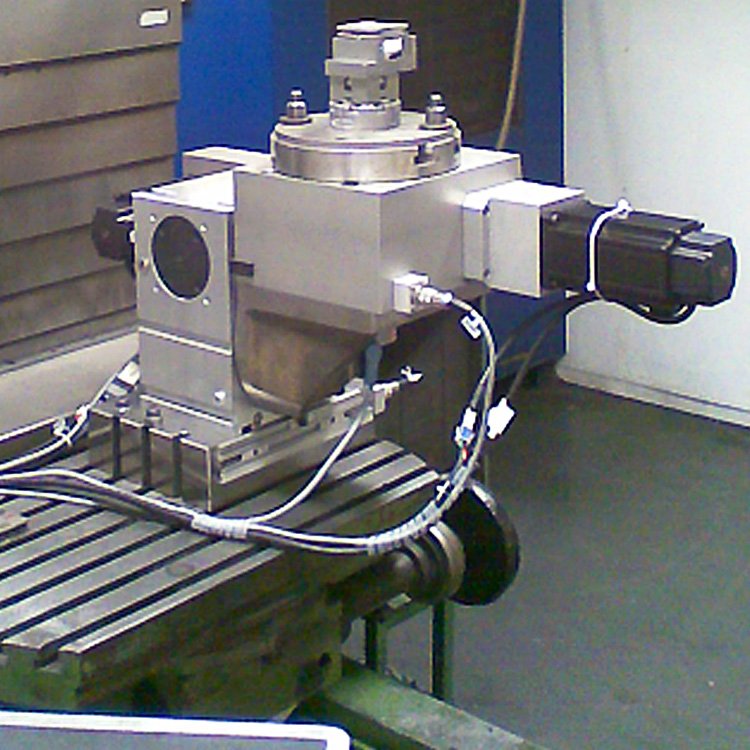

De XY-beweging wordt gemaakt door een 2-tal draaitafels in CNC uitvoering. Beide zijn gemonteerd tot XY-systeem. Hierop wordt het product vastgezet met een mal. Dit geheel staat op het bed van een 3-assen CNC-machine.
De XYZ-CNC-machine positioneert de laser boven de draaitafels. Als de juiste positie en hoek zijn gezet, wordt door middel van een korte laserstraal de dichtgeslipte luchtdoorlaat opengemaakt.
Via een PC met programma, worden alle posities van de XY-beweging naar de G3-controller gestuurd. Dit zijn gemiddeld 30 posities.

De machine is als volgt opgebouwd:

  • 1 x Atos PIOC-G3 servomotor controller.
  • 1 x Atos PIOC-MMI-57C Touchscreen bedienings display.
  • 2 x Mecapion servomotor driver, type APD-VS10N-P1.
  • 2 x Mecapion servomotor, type APM-SC10ADK.
  • 2 x ERO Fuhrungen draaitafel, type NC200. CNC uitvoering, opgebouwd tot XY unit. Diameter 200 mm/reductie
    i = 90/Nauwkeurigheid < 10 boog seconde.

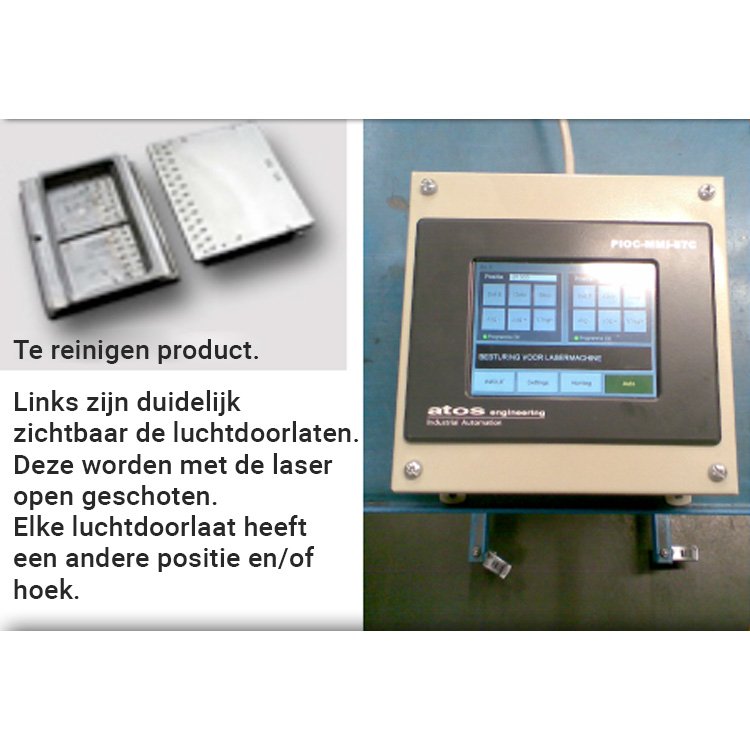

Afbeelding rechts: PIOC-MMI-57C Touchscreen bedieningsdisplay. Handbediening, parameter ingave, positie uitlezing, hand/auto bedrijf.
Te reinigen product. Links zijn duidelijk zichtbaar de luchtdoorlaten. Deze worden met de laser open geschoten. Elke luchtdoorlaat heeft een andere positie en/of hoek.

  • Draaitafel diameter 200 mm.
  • Overbreng verhouding 90:1.
  • Positioneernauwkeurigheid van 0,0028° Stappen of servomotor aandrijving.
  • Bereik X-as +105° tot -105°.
  • Bereik Y-as N x 360°.
  • Geïntegreerde home- en eindschakelaars in de draaitafels.
  • Maximale belasting op de Y-as 35 Kg.
