projecten

Machineombouw: vervangen oude besturing,
door een ATOS/M.C. Technology controller met
stappenmotoraandrijving t.b.v. Folie transport

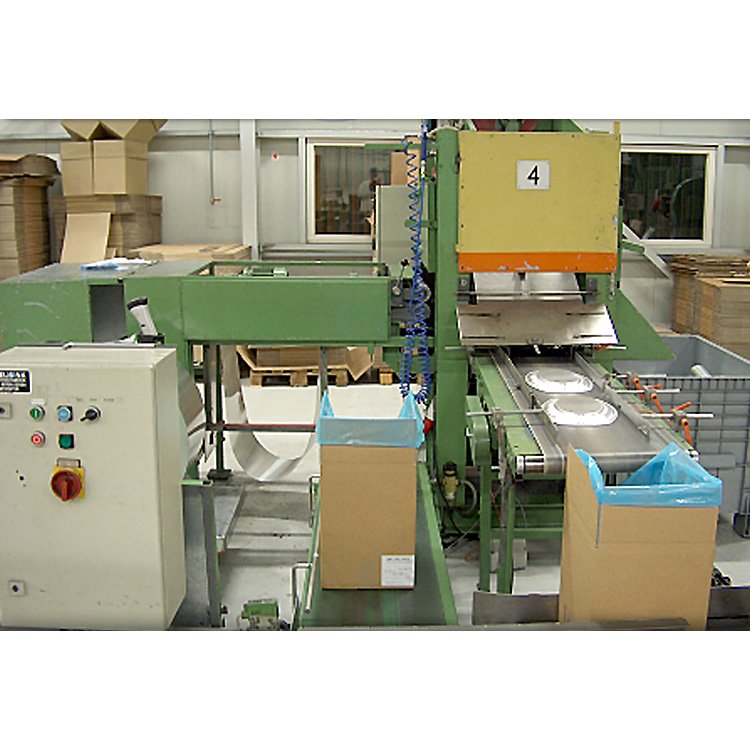

Besturing voor het aanvoeren van folie in een pers/stans machine.

Afhankelijk van het type bakje, schaal of deksel wat geproduceerd wordt, plaatst de operator een stempel in de pers. Wanneer de operator vervolgens de juiste parameters heeft in gevoerd, zoals afstand en snelheid, werkt het geheel zelfstandig op een start signaal van de pers.
Voor elk type bakje of schaal wordt een afstand ingegeven in mm.
De productiesnelheid ligt tussen de 60-120 slagen/min.
Er zijn diverse soorten persen in gebruik van 20/40/60 tons.
Het vermogen van de aandrijving is aangepast op de breedte van de folie en de grootte van de te stansen producten.

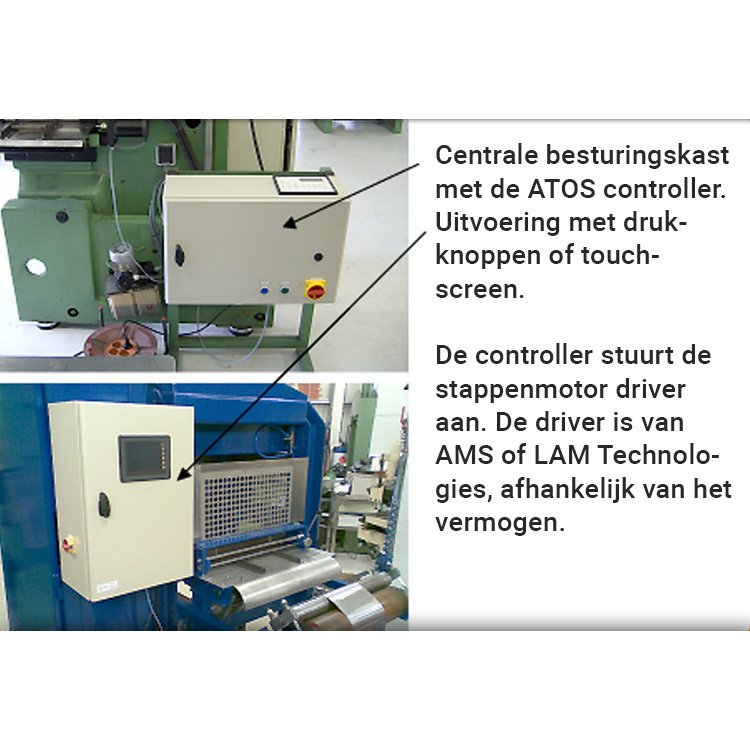

De besturing is als volgt opgebouwd:

  • 1x ATOS stappenmotor controller type PIOC-P205 of controller met Touchscreen
  • 1x Stappenmotor driver. Type CDR-8MPS of DS1098.
  • 1x Lin Engineering of LAM Technologies stappenmotor. Type 8718L-06P/M134 6040. Koppels 9 of 12 Nm/6 tot 10 Amp.
  • Hoofdschakelaar, DC voeding, I/O.
